什么型號的電纜產(chǎn)品才能滿足GB 31247-2014《電纜及光纜燃燒性能分級》標(biāo)準(zhǔn)中的A級？
一、什么樣的產(chǎn)品才能滿足GB 31247-2014《電纜及光纜燃燒性能分級》標(biāo)準(zhǔn)中的A級？
《建筑設(shè)計防火規(guī)范局部修訂條文》中，將“礦物絕緣類不燃性電纜”修改為“燃燒性能為A級的耐火電線電纜”，那么“燃燒性能為A級的耐火電線電纜”需要達(dá)到什么樣的標(biāo)準(zhǔn)？目前市面上哪些型號能夠滿足該燃燒性能A級呢？
電線電纜的燃燒性能分級應(yīng)符合現(xiàn)行國家標(biāo)準(zhǔn)《電纜及光纜燃燒性能分級》GB 31247-2014的規(guī)定，根據(jù)GB 31247-2014要求，燃燒性能等級A級，實際上就是不燃電纜。采用GB/T 14402-2007《建筑材料及制品的燃燒性能 燃燒熱值的測定》試驗方法對電纜整體制品及其任何一種組件（金屬材料除外）分別進(jìn)行試驗，測得的整體制品的總熱值以及各組件的總熱值均滿足分級判據(jù)總熱值PCS≤2.0MJ/kg時，方可判定為A級。
看似簡單的試驗方法，實際上能夠滿足要求的，只有兩大系列電纜：
1.BTTZ剛性氧化鎂礦物絕緣銅護(hù)套電纜 GB/T 13033.1-2007
2.RTTZ柔性云母帶礦物絕緣銅護(hù)套電纜 GB/T 34926-2017及住建部JG/T 313-2014標(biāo)準(zhǔn)YTTW（注意：不包含RTTYZ、YTTWY等）。
GB/T 13033.1-2007《額定電壓750V及以下礦物絕緣電纜及終端 第1部分：電纜》中的BTTZ(BTTQ)系列的銅芯銅護(hù)套氧化鎂礦物絕緣電纜，因為BTTZ采用高度壓縮的氧化鎂作為絕緣，材料結(jié)構(gòu)簡單，雜質(zhì)少，故能夠滿足總熱值PCS≤2.0MJ/kg。
GB/T 34926-2017《額定電壓0.6_1kV及以下云母帶礦物絕緣波紋銅護(hù)套電纜及終端》中的RTTZ系列柔性軋紋銅護(hù)套礦物絕緣電纜，由于采用云母帶絕緣和低煙無鹵高阻燃帶保護(hù)層，不含有機(jī)類材料，亦能滿足燃燒性能A級要求，但是同時需要考驗制造廠家的技術(shù)工藝，否則亦很難通過。
以上兩標(biāo)準(zhǔn)中的其他型號電纜，如WD-BTTYZ、BTTVZ、RTTVZ、RTTYZ由于采用了塑料護(hù)套，只能達(dá)到燃燒性能B1級。
市面上其他型號的非國標(biāo)柔性礦物絕緣電纜，如NG-A(BTLY)、BBTRZ、HFTGB更是含有大量的塑料、橡膠等可燃材料，所以沒法滿足燃燒性能A級要求，只能達(dá)到燃燒性能B1級。
綜上所述，《建筑設(shè)計防火規(guī)范局部修訂條文》中，實際上是將礦物絕緣類不燃性電纜修改成了金屬護(hù)套燃燒性能A級不燃電纜，近幾年市面上的其他柔性礦物絕緣電纜將不再符合防火規(guī)范要求。

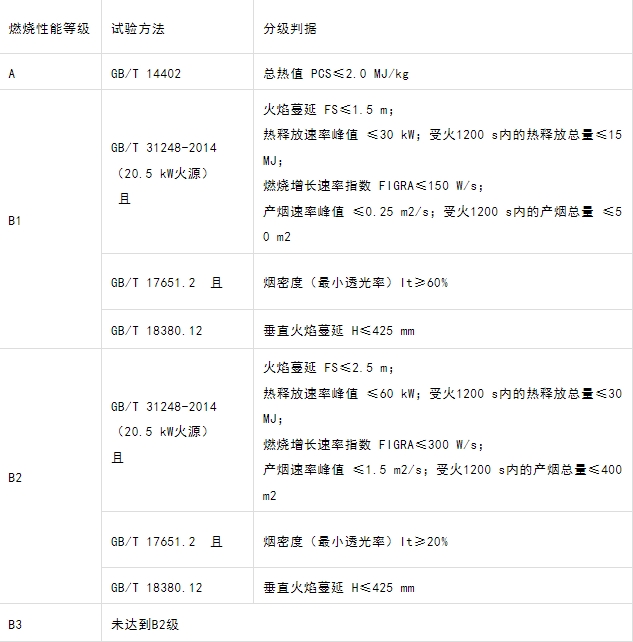

二、 GB31247-2014《電纜及光纜燃燒性能分級》標(biāo)準(zhǔn)中的A級電纜的判定方法——熱值試驗：
1、試驗方法：依據(jù)GB/T 14402 (ISO 1716）。
2、試驗對象：電纜上除金屬材料外的整體制品及其任何一種外部組分。
3、試驗采用氧彈法測定制品完全燃燒后的最大熱釋放總量PCS（MJ/kg）；樣品通常會磨粉后進(jìn)行試驗，保證充分點燃。
4、樣品數(shù)量：每次試驗僅需要1g左右，樣品應(yīng)是均勻的，大部分樣品都可以研磨成粉末試驗，這樣有助于點燃。同時在試驗時可添加助燃物如香煙紙、石蠟油、搽鏡紙等。
三、GB 31247–2014標(biāo)準(zhǔn)中的術(shù)語和定義：
1、總熱值：單位質(zhì)量的材料完全燃燒，燃燒產(chǎn)物中所有的水蒸氣凝結(jié)成水時所釋放出來的全部熱量。
2、煙氣毒性：煙氣中的有毒有害物質(zhì)引起損傷/傷害的程度。
3、熱釋放速率：在規(guī)定條件下，材料在單位時間內(nèi)燃燒所釋放出的熱量。
4、熱釋放總量：熱釋放速率在規(guī)定時間內(nèi)的積分值。
5、產(chǎn)煙速率：單位時間內(nèi)煙的生成量。
6、產(chǎn)煙總量：產(chǎn)煙速率在規(guī)定時間內(nèi)的積分值。
7、燃燒增長速率指數(shù)：試樣燃燒的熱釋放速率值與其對應(yīng)時間的比值的最大值，用于燃燒性能分級。
8、燃燒滴落物/微粒：在燃燒試驗過程中，從試樣上分離的物質(zhì)或微粒。
9、煙密度：按GB/T 17651.2測定的最小透光率，以It表示。
10、火焰蔓延：按GB/T 31248測定的火焰在成束電纜表面產(chǎn)生的最大炭化距離。
11、垂直火焰蔓延：按GB/T 18380.12測定的火焰在單根電纜表面產(chǎn)生的炭化部分上起始點與下起始點之間的距離。
12、腐蝕性 :周圍介質(zhì)對材料腐蝕的能力。
注：本標(biāo)準(zhǔn)以電纜或光纜各組件上的材料在燃燒時釋出氣體的酸度大小來評價其腐蝕性。
